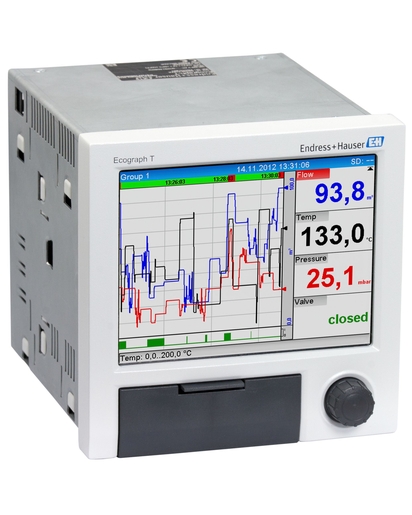

E+H通用图形数据管理器RSG35

 Ecograph T RSG35

通用图形数据管理器

可同时进行过程数据的无纸记录、可视化和监测

所有工艺过程安全、完整的记录和可视化。人们对过程监控和数据记录的要求越来越复杂。因为每个测量值都非常重要，通用图形数据管理器 Ecograph T RSG35 记录、可视化和监控所有的模拟或数字输入信号。设备使用简单，同时具备节约成本，简化数据采集等特点。基于各种通信协议，可简单进行系统集成。

产品规格参数

输入

12 analog (max) (U, I, TC, RTD, frequency, pulse)

6 digital (max)

输出

6 relays (max)

1 transmitter power supply

显示

TFT 5.7" colour graphic display

电源

100...230 V AC +/-10%

24 V（-10%、+15%）AC/DC

存储/记录

内存

SD卡

USB闪存

存储/记录

internal memory

SD card

USB flash drive

优势

多功能：最多有12路通用输入通道，能记录各种测量信号

排列清晰：5.7"TFT显示屏，最多可显示4组测量值，以数字式、柱状和曲线方式显示

安全：数据存档可靠，采用内存和独立的SD卡

简单：通过现场导航（逐幅移动）直观操作，或通过内置Web服务器在PC上操作，操作界面友好

一体式：安装简单，节约空间和金钱

系统驱动：公共接口如以太网、RS232/RS485（调制解调器）和USB;也可选用Modbus RTU/TCP的slave(伺服)功能

信息丰富：发送电子邮件报警和超限提醒

应用领域

Ecograph T 可为许多流程和行业提供最佳解决方案，例如：

水和污水行业的数量与质量监测；

金属加工中的温度监控；

发电站流程监控；

生产周期关键参数的显示与记录；

罐区与物位监控。

特征和规格

数据管理器和数据记录仪

数据采集

测量原理

数据管理器

测量原理

Universal Graphic Data Manager

功能

Secure data recording made easy - Monitor, visualize, record and communicate process values - every measurement value counts!

输入

12 analog (max) (U, I, TC, RTD, frequency, pulse)

6 digital (max)

输出

6 relays (max)

1 transmitter power supply
